西鐵城刀塔機GN4200
-
產品參數
產品中心
Product center
通過擴大的滑臺行程和進給速度高速化實現了進一步的進化
以小徑工件的高精度加工為目標，在具有左右熱對稱的基本構成的機床基礎上搭載熱影響小的翼式固定型主軸。是繼承了Ocean Cincom傳統的高精度卡盤車床。
◆與原有機型相比，刀具臺的X軸方向?qū)к壭谐淘黾恿?0mm，可安裝更多的刀具 ------------------------------------------------------------------------------------------------------------------------- ◆快速進給速度比原來快了1.5倍，使切削時間大幅縮短 ------------------------------------------------------------------------------------------------------------------------- |
規格項目 | GN-4200 | |
加工能力 | ||
加工直徑 | 超精密氣動卡盤 | ?45mm |
后拉式筒夾 | ?40mm（靜態?35mm） | |
最大加工長度 | 80mm | |
主軸 | ||
主軸數量 | 1 | |
主軸端形狀 | 特殊平頭 | |
主軸貫通孔直徑 | ?26mm | |
拉桿內徑 | ?15.4mm | |
最高旋轉速度 | 8,000min-1 | |
導軌 | ||
刀具臺數量 | 1 | |
刀具臺形狀 | 水平排刀 | |
水平排刀 | X軸 | 燕尾槽、滑動 |
Z軸 | 燕尾槽、滑動 | |
控制軸數量 | 2軸（X、Z同時） | |
導軌行程 | X軸 | 300mm |
Z軸 | 250mm | |
快速進給速度 | X軸 | 12m/min |
Z軸 | 12m/min | |
刀具 | ||
刀柄 | □10、12、16mm | |
刀具安裝孔直徑 | ?20mm | |
電機 | ||
主軸馬達 | 3.7kw | |
冷卻液 | ||
冷卻液箱形式 | 單獨放置型 | |
冷卻液箱容量 | 125L | |
機床尺寸 | ||
機床高度 | 1,695mm | |
占地面積 | W1,350×D1,325mm | |
機床重量 | 1,500kg | |
裝載機規格（可選購） | ||

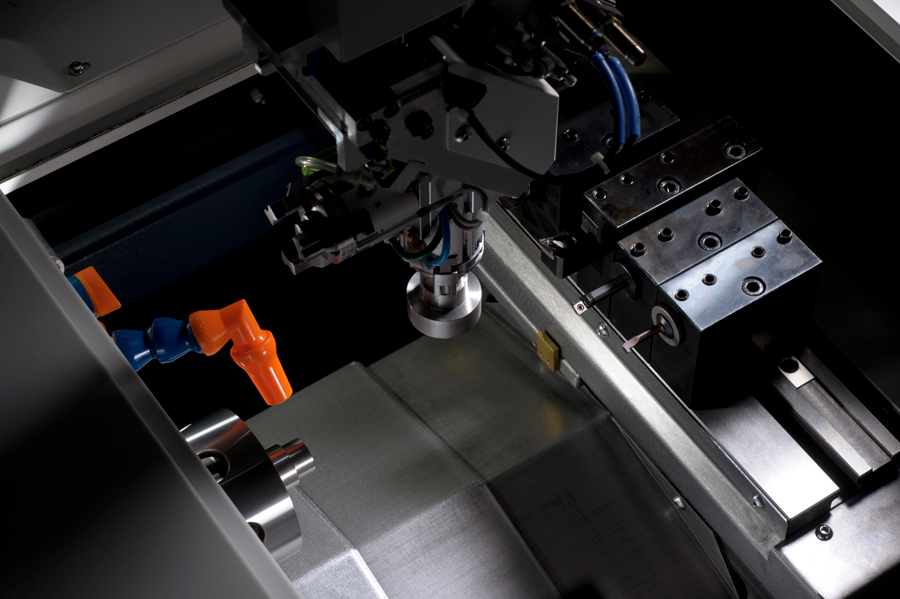

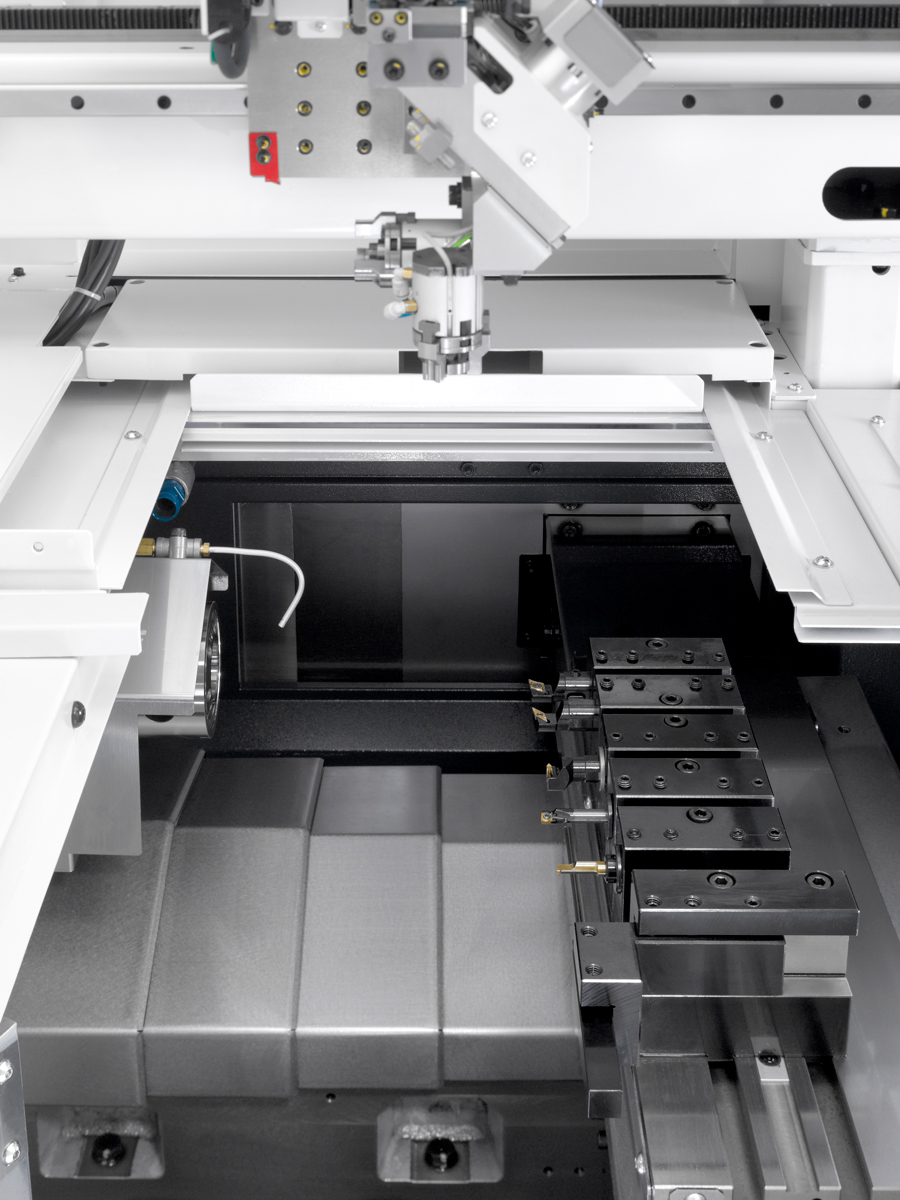

裝載機形式 | 2軸門型裝料機（2柄） | |
最大工件尺寸 | ?40×40mm | |
最大可搬運重量 | 250g | |
控制方式 | PMC軸控制 | |
控制軟件 | 絎架式裝載機周邊控制 | |
驅動方式 | 左右行 | 齒條&小齒輪 |
上下行 | 齒條&小齒輪 | |
