西鐵城走心機-B12/16E
-
產品參數
產品中心
Product center

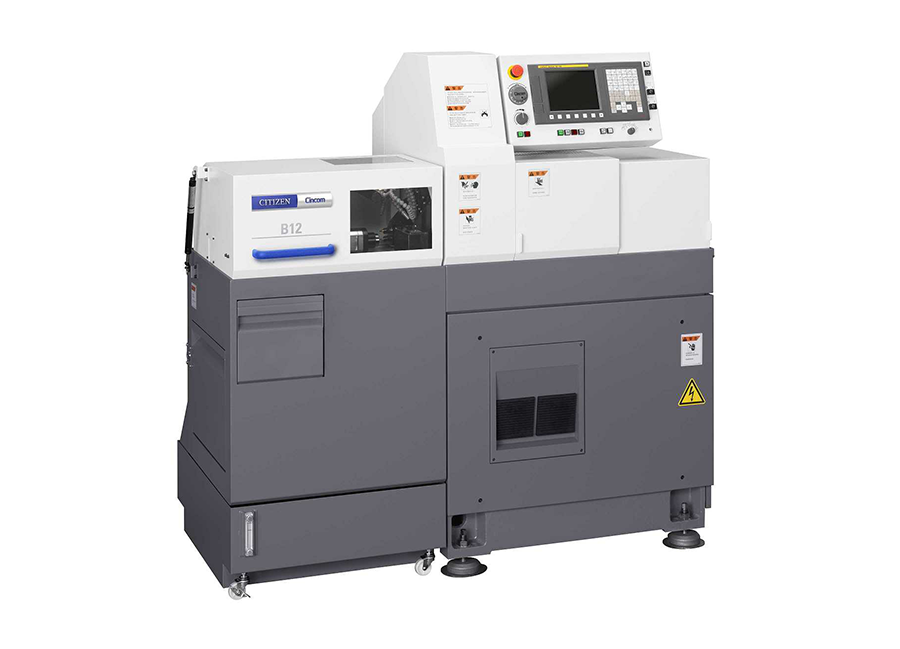

西鐵城B12/16E主軸箱移動型CNC自動車床
B系列產品進一步的改善，其特點：B16E可進行16mm工件的加工，擴展了可以加工對象工件的領域，提高了背面主軸的剛性。
搭載作為自動車床標準配置的預處理和實機檢測功能，通過事先對NC程序演算處理，使運行中的處理時間得以縮短，有效減少循環時間。還可一邊確認機械動作，一邊通過手動進給進行機械的正向和逆向運行，可直觀，簡單地檢測NC程序
1， 主軸轉速和功率大幅提升 ------------------------------------------------------------------------------------------------------------------------- 2， 緊湊型床身結構，提高單位面積生產力 ------------------------------------------------------------------------------------------------------------------------- 3， 內置式主軸，熱變位刀具補償布置 ------------------------------------------------------------------------------------------------------------------------- 4， 搭載旋轉導套，提升加工的穩定性 ------------------------------------------------------------------------------------------------------------------------- 5， 多種配置選擇，多方面性能提升性價比 ------------------------------------------------------------------------------------------------------------------------- |
規格項目 | B12E | B16E | ||||
II型(B12E-1F2) | V型(B12E-1F5) | VI型(B12E-1F6) | II型(B16E-1F2) | V型(B16E-1F5) | VI型(B16E-1F6) | |
最大加工直徑（D） | ?12mm | ?16mm | ||||
最大加工長度（L） | 135mm/1次裝夾（使用RGB時57mm/次裝夾） | |||||
正面最大鉆孔直徑 | ?6mm | |||||
正面最大攻絲直徑（攻絲、板牙） | M6 | |||||
主軸貫通孔直徑 | ?20mm | |||||
主軸旋轉速度 | 12,000min-1（使用RGB時8,000min-1） | 10,000min-1（使用RGB時8,000min-1） | ||||
排刀旋轉刀具最大鉆孔直徑 | ?5mm | – | ?5mm | ?5mm | – | ?5mm |
排刀旋轉刀具最大攻絲直徑 | M4 | – | M4 | M4 | – | M4 |
排刀旋轉刀具主軸旋轉速度 | 4,500min-1 | – | 4,500min-1 | 4,500min-1 | – | 4,500min-1 |
背面主軸最大夾持直徑 | – | ?12mm | – | ?16mm | ||
背面主軸最大工件伸出量 | – | 30mm | – | 30mm | ||
產品最大取出長度 | 135mm | 80mm | 135mm | 80mm | ||
背面加工最大鉆孔直徑 | – | ?5mm | – | ?5mm | ||
背面加工最大攻絲直徑 | – | M3 | – | M3 | ||
背面主軸旋轉速度 | – | 6,000min-1 | – | 6,000min-1 | ||
刀具安裝數量 | 12 | 13 | 16 | 12 | 13 | 16 |

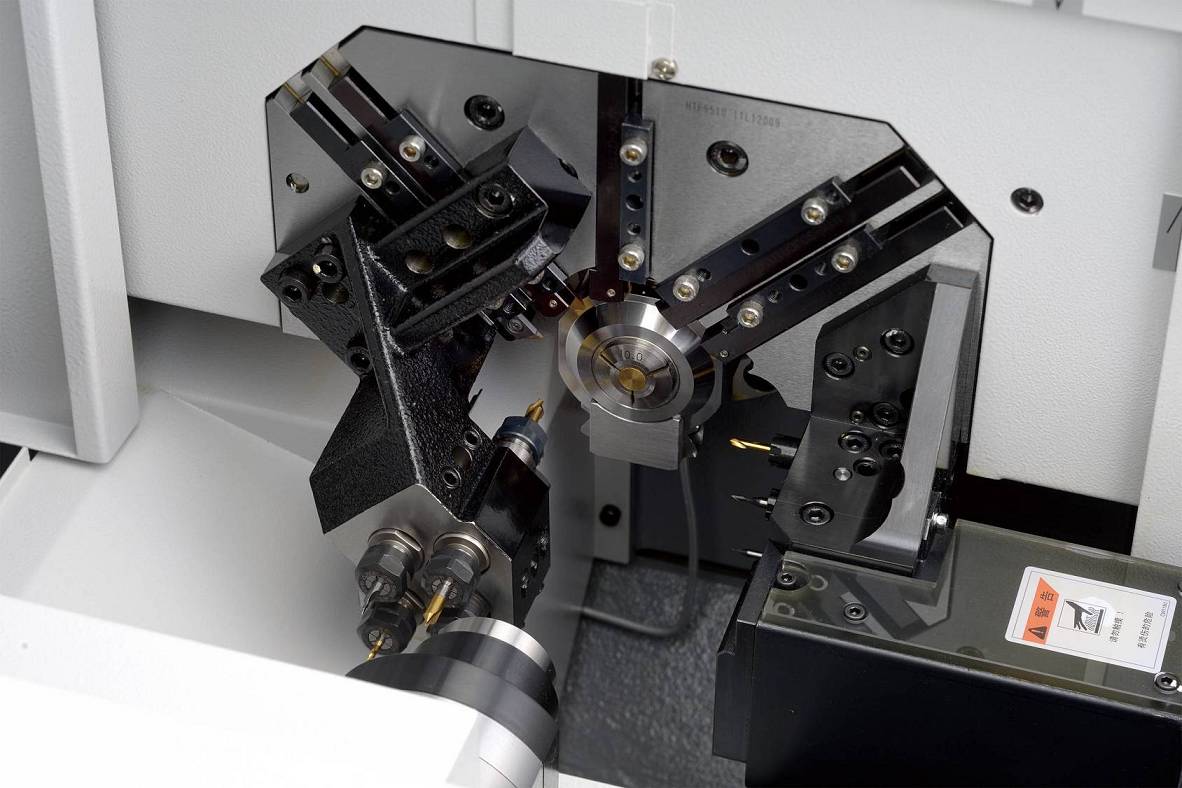

排刀車削刀 | 5 | 5(8op） | 5 | 5 | 5(8op） | 5 |
側面旋轉刀具 | 3 | – | 3 | 3 | – | 3 |
正面鉆孔刀具 | 4 | 4 | 4 | 4 | 4 | 4 |
背面鉆孔刀具 | – | 4 | 4 | – | 4 | 4 |
刀具尺寸 | ||||||
車刀（排刀） | □10×120mm或60mm | |||||
套筒 | ?20mm（?19.05mm選配）{原錯誤數據 ?19.05mm（?20mm選配）} | |||||
夾頭﹒導套 | ||||||
主軸彈簧夾頭 | FC096-M | FC261-M | ||||
背面主軸彈簧夾頭 | – | FC096-M-K | – | FC261-M-K | ||
旋轉刀具彈簧夾頭 | ER8 | – | ER8 | ER8 | – | ER8 |
鉆孔套筒用夾頭 | ER8、ER11 | |||||
導套 | WFG541-M/WFG551-M | WFG660-M | ||||
快速進給速度 | ||||||
X﹒Y軸 | 21m/min | |||||
Z軸 | 15m/min | |||||
A2軸 | – | 15m/min | – | 15m/min | ||
電機 | ||||||
主軸驅動用 | 2.2/3.7kw | |||||
刀具主軸驅動用 | 0.5kw | – | 0.5kw | 0.5kw | – | 0.5kw |
背面主軸驅動用 | – | 1.0kw | – | 1.0kw | ||
切削油用 | 0.18kw | |||||
中心高度 | 1000mm | |||||
額定功率 | 3.3KVA | 5.2KVA | 3.3KVA | 5.2KVA | ||
全負載電流 | 18A | 20A | 18A | 20A | ||
主斷路器容量 | 30A | |||||
氣壓裝置、所需氣壓、所需流量 | 0.5MPa﹒30NI/min（最大50NI/min） | |||||
重量 | 1100kg | 1150kg | 1100kg | 1150kg | ||
